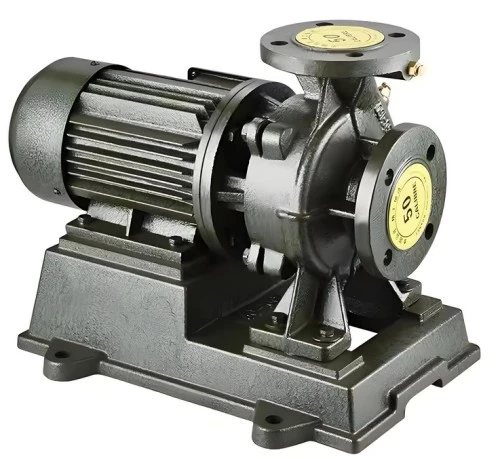

ISW varmvattencirkulationsrörledningspump

ISW-varmvattencirkulationspumpen ISW-typ direkt-ansluten horisontell centrifugalpump är en horisontell direkt-ansluten centrifugalpump som används för att transportera vätskor. Den designades av inhemska forskare i samarbete med pumpexperter baserat på prestandaparametrarna för centrifugalpumpen av IS-typ. Denna pump är lämplig för att transportera hett vatten, hög-temperaturmedia, frätande kemiska vätskor och oljor och uppfyller den nationella mekaniska avdelningens JB/T53058-93-standard och den internationella ISO2858-standarden.
ISW-cirkulationsrörledningens pumphjul för denna pump är direkt installerat på motorns förlängda axel. Strukturen är kompakt, driften är stabil och ljudet är lågt. Axeltätningen använder importerade tätningsringar av titanlegering eller mekaniska tätningar i hårdlegeringsmaterial, vilket effektivt förlänger livslängden. Installation och underhåll kräver inte demontering av rörledningen, och den stöder parallell- och seriedrift samt vertikal och horisontell installation. Arbetsförhållandena kräver att sugtrycket är mindre än eller lika med 1,0 MPa, systemtrycket är mindre än eller lika med 1,6 MPa, volyminnehållet av fasta partiklar i mediet inte är mer än 0,1 %, och för partiklar större än 0,2 mm krävs slitagebeständiga mekaniska tätningar.

ISW-varmvattencirkulationspumpens prestandaparametrar för centrifugalpumpen av IS-typ har på ett genialiskt sätt kombinerats och designats baserat på de allmänna vertikala pumparna. Samtidigt, beroende på olika användningstemperaturer, media etc., har pumpar som är lämpliga för varmvatten, hög temperatur, korrosiva kemikalier och oljeapplikationer utvecklats baserat på ISG-modellen. Denna serie av produkter har hög effektivitet, lågt ljud och pålitlig prestanda. De uppfyller de senaste JB/T53058-93-standarderna för den nationella mekaniska avdelningen. Produkterna är designade och tillverkade i enlighet med den internationella ISO2858-standarden.

Fläkthjulet är direkt monterat på motorns förlängda axel. Den axiella dimensionen är kort och strukturen är kompakt. Lagerkonfigurationen för pumpen och motorn är rimlig, vilket effektivt kan balansera de radiella och axiella belastningarna som genereras under pumpens drift, och därigenom säkerställa en smidig drift av pumpen med mycket låga vibrationer och buller. Axeltätningen använder mekaniska tätningar eller mekaniska tätningskombinationer. Den använder importerade tätningsringar av titanlegering, medelstora-mekaniska tätningar med hög-temperaturbeständighet och hårda legeringsmaterial för tätning, som är slitstarka- och effektivt kan förlänga den mekaniska tätningens livslängd. Installation och underhåll är bekvämt. Det finns inget behov av att demontera rörledningssystemet. Ta bara bort pumpkopplingens sätesmutter för att dra ut alla rotorkomponenter. Pumpen kan drivas i serie eller parallellt beroende på användningens krav, såsom flöde och tryckhöjd. Den kan också installeras vertikalt eller horisontellt enligt kraven i rörledningslayouten.

1. Sugtrycket bör vara mindre än eller lika med 1,0 MPa, eller det maximala arbetstrycket för pumpsystemet bör vara mindre än eller lika med 1,6 MPa. Det vill säga summan av pumpens suginloppstryck och pumphuvudet ska vara mindre än eller lika med 1,6 MPa, och pumpens statiska tryckprovtryck är 2,5 MPa. Vänligen ange systemets arbetstryck när du gör en beställning. När pumpsystemets arbetstryck är större än 1,6 MPa ska det anges separat vid beställning. Så att pumpens flödesdelar och anslutningsdelar kan tillverkas av gjutna stålmaterial under tillverkningen.
2. Omgivningstemperaturen bör vara < 40 grader och den relativa luftfuktigheten bör vara < 95 %.
3. Volymhalten av fasta partiklar i det transporterade mediet bör inte överstiga 0,1 % per volymenhet och partikelstorleken bör vara > 0,2 mm.
Obs! Om mediet som används innehåller fina partiklar, vänligen ange när du gör beställningen så att tillverkaren kan använda slitstarka -mekaniska tätningar.

Det används i stor utsträckning inom områden som industriell och urban vattenförsörjning och dränering, hög-byggnadstrycksättning, brandskyddssystem och VVS-cirkulation.
